熱回收的意義

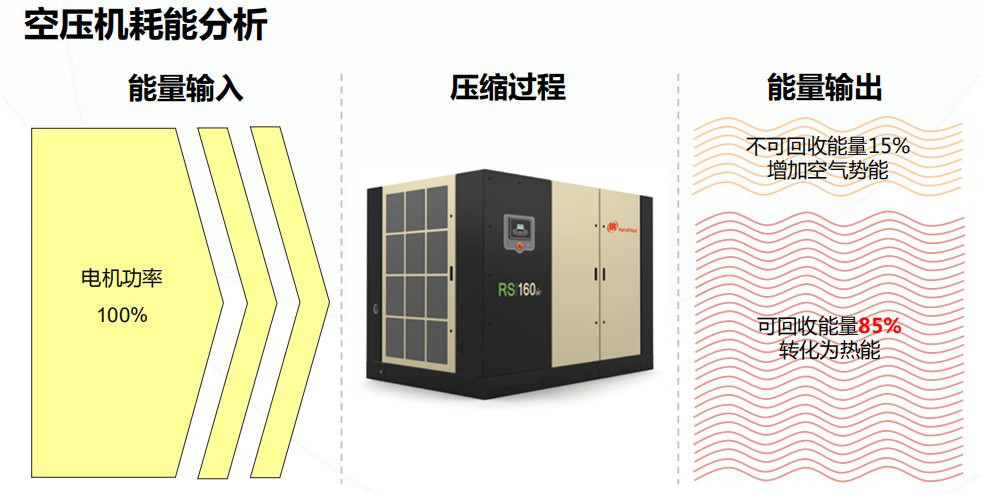

空壓機耗能分析
從而使空壓站房的溫度升高
以160kW空壓機為例：
用于壓縮空氣所消耗的電能： 160×15% = 24KW
轉化為熱能所消耗的電能： 160×85% = 136KW
回收這部分熱能，每年可以……
節約標準煤： >101t
同時有利于降低空壓站房的溫度，避免機器高溫故障

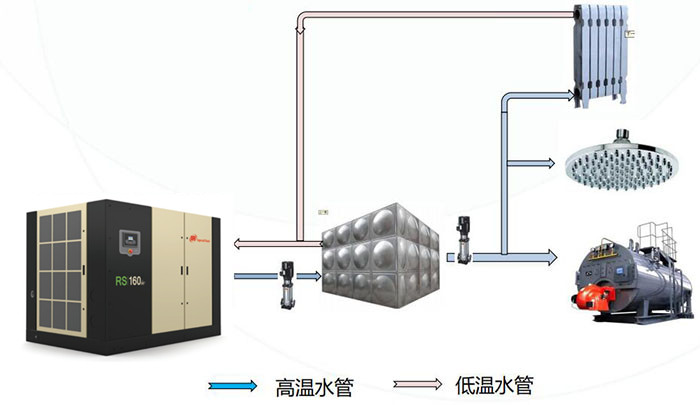

熱水能量回收系統

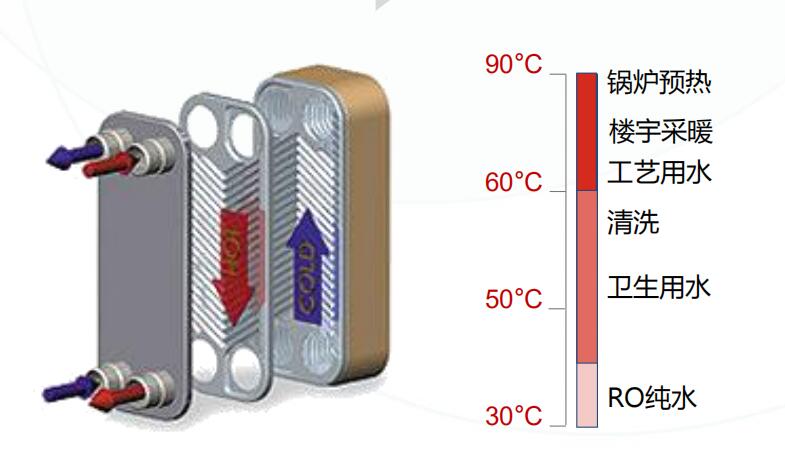

熱回收的應用
制取熱水，用于洗澡等 – 如鑄造、冶金和礦物開采等工作環境相對較差的行業，可將回收的空壓機余熱加熱自來水到50至60℃ ，供工人洗澡使用。
鍋爐補水預熱 – 利用回收的空壓機余熱，將鍋爐補給水在進入鍋爐 之前由較低的溫度先一步提升，再由鍋爐加熱到設定溫度?？梢源蟠蠼档湾仩t使用過程中的燃料成本 。
反滲透純水制取用熱 – 純水需要在25℃的特定溫度下制取，當春季、秋季和冬季水的溫度低于25℃時，必須投入設備、 消耗燃料為水升溫。 – 回收空壓機的余熱用來生產純水，不但可以減少燃料的消耗，甚至可以減少加熱設備的投入成本
英格索蘭熱回收
主要特點：
? 精確的熱傳導 – 精確的溫差控制 – 出眾的熱傳遞性能
? 低成本 – 低的維護成本 – 安裝方便
? 可靠性極佳 – 結垢少 – 銹蝕少
? 更低的能耗 – 更大的熱量回收
? 環保 – 高效節能

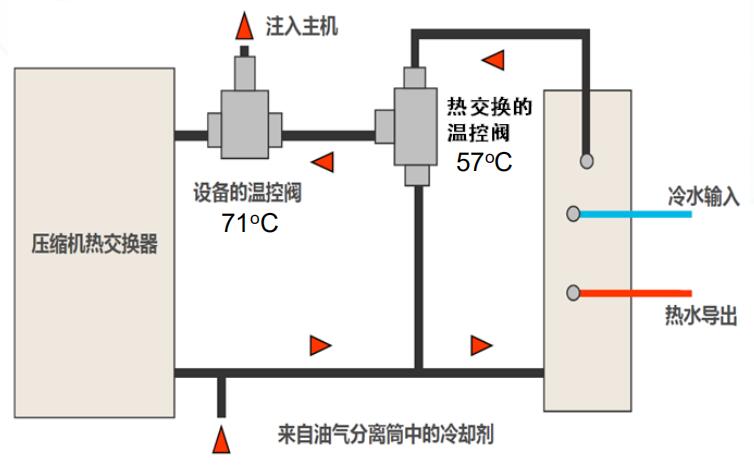

來自油氣分離桶的高溫冷卻劑，進入內置熱回收系統， 進行熱量回收， 然后進入空壓機自身的冷卻 器，經溫控閥回到主機。
外部管道連接示意圖

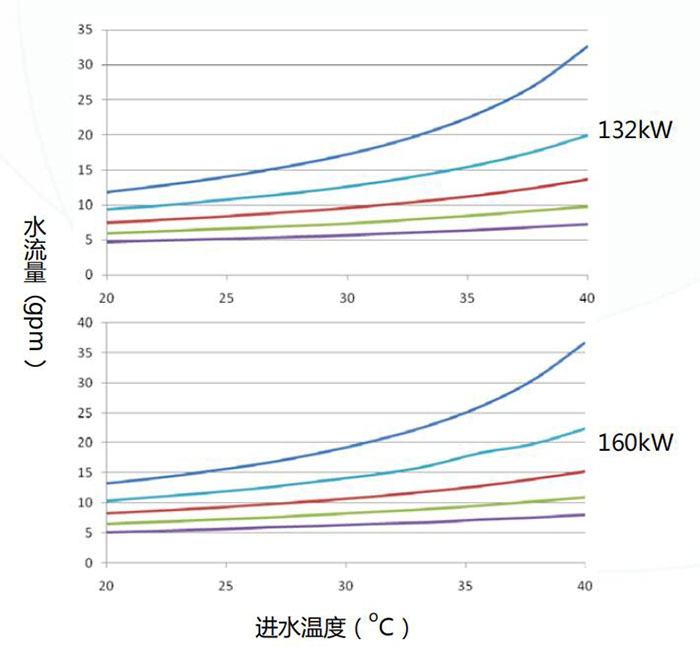

性能曲線
節能計算
1臺160kW的空壓機投入運行后，空壓機每天最多可回收熱量約：
Q1 = 160×860×0.85×0.7×24=1,964,928kcal
夏季每天可生產60℃熱水：
G夏=1,964,928/1000/（60-25）=43.7噸，可滿足約546人洗澡
春秋季每天可生產60℃熱水：
G春秋=1,964,928/1000/（60-15）=39.3噸，可滿足約491人洗澡
冬季每天可生產60℃熱水：
G冬=1,964,928/1000/（60-5）=35.7噸，可滿足約446人洗澡
全年可回收空壓機熱能：
Q=Q1×365=7.17×108kcal
折合柴油約：7.17×108 /10300/1000=69.6t，合RMB約38.3萬元；
折合天然氣約：7.17×108 /8500=8.4×104Nm3，合RMB約27.0萬元；
折合標準煤約：7.17×108 /7/106=102.5t
一臺RS160, 按全年運行8000小時計算 可回收熱能 ：
71700萬大卡 可節約電能：
90萬度 節省運營成本：
76萬元 半年就可以收回投資成本！
